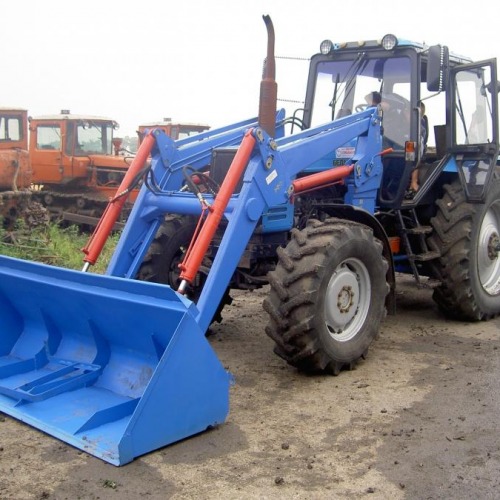

Погрузчик фронтальный ПБМ-1200
Погрузчик ПБМ-1200 предназначен для погрузки различных грузов (сена, соломы, навоза, минеральных удобрений, песка и т.п.) в транспортные средства, смесительные установки и машины для внесения удобрений, для механизации внутрискладских работ с затаренными и незатаренными минеральными удобрениями, для перевозки и укладки в скирды рулонов и копен сена, соломы, а также для выполнения легких планировочных работ.

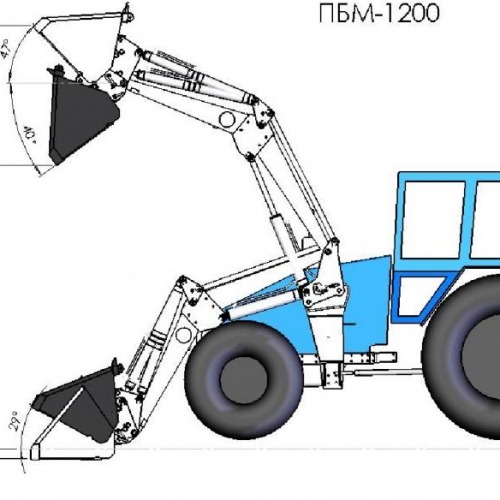

Погрузчик может использоваться во всех почвенно-климатических зонах. Базовый трактор – Беларус-1221 и его модификации. Существует возможность навески на заказ погрузчика на трактора Беларус-82 (рис.2) и Беларус-1025, Беларус-1523 .
Технические характеристики
|
Наименование показателей
|
Величина показателей ПБМ 1200
|
|
1.2.1. Тип
|
Навесной
|
|
1.2.2. Навеска
|
Фронтально
|
|
1.2.3. Агрегатируется с тракторами класса 20 кН
|
МТЗ-1221
на заказ МТЗ-82, МТЗ-1523, МТЗ-1025
|
|
1.2.4. Привод
|
От гидросистемы трактора
|
|
1.2.5. Производительность за час основной работы, т
а) при погрузке сыпучих грузов ковшом вместимостью 0,8 м3; 0,92 м3 с поверхности земли или бурта, до
|
60; 68
|
|
в) при погрузке вилами навоза, до
|
41
|
|
1.2.6.Потери, % не более при загрузке копен весом 400-500кг в грабельную решётку:
- сена
- соломы
|
3
4
|
|
1.2.7.Ширина захвата, мм:
- ковша 0,8м3
- ковша 0,92м3
- грабельной решётки
|
2000+10
2300±10
2685±15
|
|
1.2.8. Номинальная грузоподъёмность, кН (кгс):
а) грабельной решётки
б) остальных рабочих органов
|
6(600)
12(1200)
|
|
1.2.9. Отрывное усилие при давлении в гидросистеме 10 мПа (100 кгс/см2) кН (тс), до
|
20 (2)
|
|
1.2.10. Рабочая скорость, км/ч, до
а) с грабельной решёткой
б) с остальными рабочими органами
|
6
6
|
|
1.2.11. Транспортная скорость (без груза), км/ч, до
|
16
|
|
1.2.13. Высота погрузки, м:
а) ковшами, не менее
б) грабельной решёткой (по концам пальцев), не менее
|
3,8
4,0
|
|
1.2.14. Угол разгрузки ковшей, °
|
40±5
|
|
1.2.15. Трудоёмкость монтажа, Чел.-ч.
|
7,5
|
|
1.2.16 Трудоемкость монтажа и демонтажа подъёмного устройства на подготовленный трактор, чел.-ч
|
0,2
|
|
1.2.17. Количество обслуживающего персонала (тракторист)
|
1
|
|
1.2.18. Масса конструкционная, кг, не более
|
1357
|
|
1.2.19. Ширина габаритная:
а) ковша 0,8 м3
в) ковша 0,92 м3
г) грабельной решётки
|
2000±10
2300±10
2685±15
|
|
1.2.20. Удельная трудоёмкость ремонтов, чел-ч/ч
|
0,02
|
|
1.2.21. Давление на почву, кПа
|
430-440±100
|
|
1.2.22. Наработка на отказ II группы сложности, ч, не менее
|
50
|
|
1.2.23. Удельная оперативная трудоёмкость техобслуживания чел.ч/ч
|
0,03
|
|
1.2.24. Установленная безотказная наработка, ч
|
75
|
Погрузчик изготавливается и поставляется с набором сменных рабочих органов и оборудования.
К сменным рабочим органам относятся:
ковш ПБМ 1200-2 вместимостью 0,8 м3 – для работы с минеральными удобрениями и другими малосыпучими и сыпучими грузами удельным весом 15…25 кН/м3 (1,5 …2,5 тс/м3 );
ковш ПБМ 1200-3 вместимостью 0,92 м3 для работы с минеральными удобрениями и другими малосыпучими и сыпучими грузами удельным весом 10…15 кН/м3 (1 …1,5 тс/м3 );
ковш ПБМ 1200-4 вместимостью 1,5м3 для работы с сыпучими грузами удельным весом менее 10кН/м3 ( до 1,0 тс/м3)
отвал ПБМ 1200-11 –для легких планировочных работ
захват вилочный ПБМ-1200-5 для погрузо-разгрузочных работ с транспортированием на небольшие расстояния затаренных и штучных грузов на поддонах
бревнозахват ПБМ-1200-21 для погрузки бревен
возможность навески погрузчика на трактора Беларус-82 на заказ
грузоподъемное устройство ПБМ-1200-8 для погрузки различных штучных грузов, монтажа и демонтажа тяжелых узлов, собираемых и ремонтируемых машин и агрегатов
ПБМ-1200-19 Челюстной ковш
