Обмотчик рулонов Z-577 Самозагружающийся

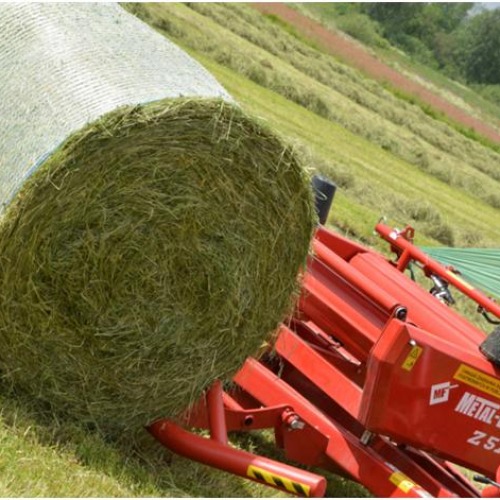

Самозагружающийся обмотчик рулонов Z577 имеет боковой загрузочный захват, обеспечивающий быструю и эффективную работу. Благодаря этому уборка и обмотка выполняется во время проезда к следующему рулону или к месту складирования. Примененное решение не только практично, но и позволяет значительно сэкономить время. Машина оснащена устройством, захватывающим и отрезающим пленку, благодаря которому вмешательство пользователя требуется только при установке нового рулона пленки.
После завершения процесса обмотки рулон может быть установлен на днище с помощью надежного механизма установки рулонов, что уменьшает риск повреждения пленки.
Обмотчик оснащен современным мультифункциональным подавателем пленки в двух доступных размерах: шириной 500 мм и 750 мм, Регулируемое загрузочное плечо и и межосевое расстояние роликов позволяют обматывать рулоны размером 1200 x 1200 и 1200 x 1500 мм.
Обмотчик оснащен системой вращения оси ходовых колес, благодаря которой транспортировка устройства является более простой. В то же время система улучшает стабильность во время работы. В машине используется специальная конструкция четырех вращающихся валов, предотвращающая скольжение рулона во время обмотки.
Прямая передача привода на специальный коронарный подшипник поворотного стола обеспечивает тихую работу машины и надежную эксплуатацию по сравнению с цепными передачами.
Управление осуществляется из кабины трактора с помощью рычагов управления трехсекционной гидравликой, оснащенной Боуден-тросами.
Обмотчик имеет программируемый счетчик, показывающий текущее количество обмоток рулона, времени работы, количество рулонов, среднее количество рулонов в течение часа. Счетчик может автономно работать на трех полях.
- БЫСТРЕЕ И ЭФФЕКТИВНЕЕ: боковой захват позволяет обматывать во время проезда к следующему рулону
- МИНИМАЛЬНОЕ ОБСЛУЖИВАНИЕ: полностью автоматизированный процесс сводит к минимуму участие оператора
- ЕЩЕ МЕНЬШЕ РИСК ПОВРЕЖДЕНИЯ ПЛЕНКИ: после обмотки рулон устанавливается на специальном днище, что уменьшает риск повреждения пленки
- УНИВЕРСАЛЬНЫЙ: подаватель позволяет использовать пленку двух размеров: 500 или 750 мм
- ВЫ САМИ РЕШАЕТЕ, КАКОЙ РАЗМЕР: регулируемое плечо и межосевое расстояние роликов позволяют обматывать рулоны размером 1200 мм х 1200 мм или 1200 мм х 1500 мм
- ПРОСТАЯ ТРАНСПОРТИРОВКА И СТАБИЛЬНАЯ РАБОТА: система поворотных колес облегчает транспортировку машины, а также повышает стабильность работы
- МЕНЬШИЙ РИСК СКОЛЬЖЕНИЯ РУЛОНОВ: четыре вращающихся вала уменьшают риск скольжения рулона во время обмотки
- ТИХАЯ И БЕЗОТКАЗНАЯ РАБОТА: технология передачи привода на поворотный подшипник гарантирует бесшумную и надежную работу
- ПРОСТОЕ УПРАВЛЕНИЕ: управление машиной осуществляется при помощи рычага управления, прямо из кабины трактора
- ВСЕ ПОД КОНТРОЛЕМ: счетчик позволяет оператору контролировать количество слоев пленки, проверить время работы или среднее количество рулонов, обмотанных в течение часа. Счетчик можно запрограммировать независимо для работы на трех полях
- УНИВЕРСАЛЬНОЕ ТЯГОВО-СЦЕПНОЕ УСТРОЙСТВО: машину можно подключить с помощью нижнего или верхнего тягово-сцепного устройства
|
п./п.
|
Тип
|
Z 557
|
|
Характеристика рулона
|
|
|
1
|
Диаметр обматываемых рулонов [мм]
|
1000-1200
|
|
2
|
Длина обматываемых рулонов
|
1200
|
|
3
|
Максимальный вес рулона [кг]
|
800
|
|
4
|
Время обмотки рулона [мин]
|
ок. 1,3/2
|
|
5
|
Ширина пленки [мм]
|
500/750
|
|
Характеристика машины
|
|
|
6
|
Число оборотов поворотного стола для пленки 500 мм / 750 мм [оборот]
|
16/24
|
|
7
|
Способ загрузки рулонов
|
самозагрузка загрузочным плечом
|
|
8
|
Способ разгрузки рулонов
|
автоматический с помощью высовывающейся рамы стола
|
|
9
|
Привод машины
|
гидравлический
|
|
10
|
Колесная колея [мм]
|
2030
|
|
11
|
Размер колес
|
10.0/80-12.10 PR
|
|
12
|
Давление в шинах [бар]
|
3,5
|
|
Габаритные размеры
|
|
|
13
|
Длина [мм]
|
4350
|
|
14
|
Ширина [мм]
|
2450
|
|
15
|
Высота [мм]
|
2380
|
|
Требования, касающиеся трактора
|
|
|
16
|
Способ соединения с трактором
|
прицепной
|
|
17
|
Агрегатирование с трактором с помощью
|
сельскохозяйственной сцепки или верхней транспортной сцепки
|
|
18
|
Мощность трактора [кВт]
|
мин. 30
|
|
19
|
Рекомендуемая производительность насоса трактора [л/мин.]
|
22
|
|
20
|
Требуемое давление гидравлической системы трактора [МПа]
|
14
|
|
21
|
Максимальная транспортная скорость [км/ч]
|
15
|
|
Вес
|
|
|
22
|
Обмотчики рулонов [кг]
|
950
|
|
Электропроводка
|
|
|
23
|
Освещение машины
|
опция в соответствии с требованиями правил дорожного движения
|
|
24
|
Напряжение электрической системы [В]
|
12 т
|
|
Дополнительное оснащение
|
|
|
25
|
Автоматический отрезатель плёнки
|
V
|
|
26
|
Подаватель пленки
|
V
|
|
27
|
Счетчик обмоток
|
V
|
|
28
|
Опорная пята
|
V
|
|
29
|
Позиция колёс для транспортировки
|
V
|
|
30
|
Механизм установки рулонов
|
•
|
